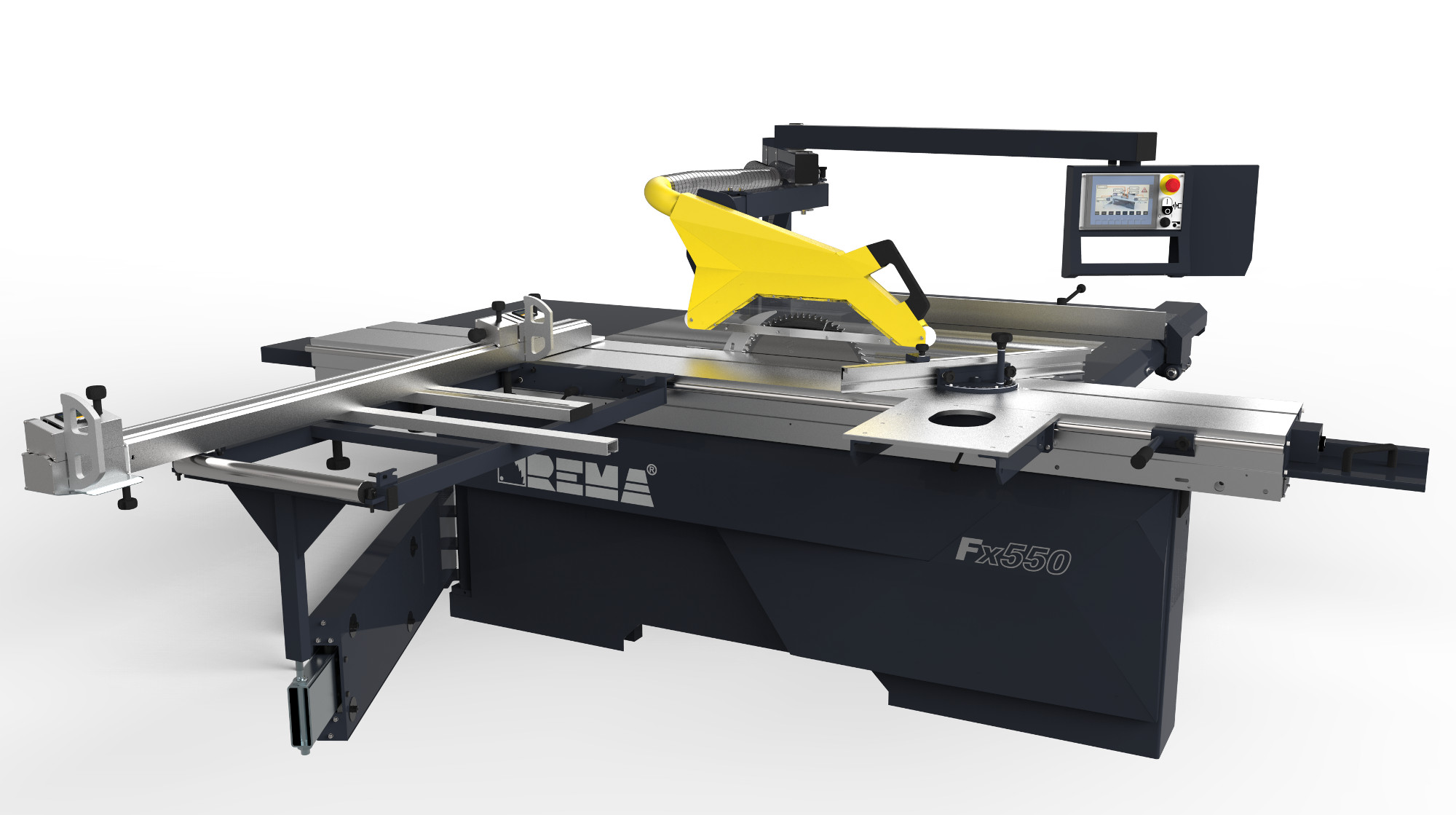

Rema Fx550
Opis produktu
Mocny silnik 6kW w standardzie S1 poradzi sobie z drewnem litym oraz każdym rodzajem płyty meblarskiej, również ciętej pakietowo. Ergonomiczne rozwiązania połączone z designem maszyny sprawiają, że praca staje się przyjemnością.
Rozwiązania techniczne
Panel dotykowy
Łatwo dostępny panel dotykowy o wysokiej rozdzielczości zapewnia pełną kontrolę na pracą maszyny. Szybkim ruchem, możesz przesunąć go na inne miejsce.Precyzyjne cięcie
Zderzak liniału poprzecznego wyposażony w system precyzyjnego ustawiania, z możliwością montażu elektronicznego czytnika z dokładnością 0,1 mm (opcja).Większa wytrzymałość
Nowy wspornik wychylny o większej wytrzymałości i łatwiejszej konserwacji. Jest możliwość zaopatrzenia pilarki w 2 niezależne zderzaki z czytnikami elektronicznymi (opcja).Ultraczuła szerokość piłowania
Czytnik elektroniczny szerokości piłowania liniału wzdłużnego z funkcją pamięci absolutnej z dokładnością 0,1 mm. (opcja dla wersji 2 osiowej i manualnej).Precyzyjna linia wzdłużna
System precyzyjnego ustawiania liniału wzdłużnego. Szybki, dokładny i niezawodny, z funkcją bezkolizyjnego podjazdu do piły głównej.Nowa osłona górna
Innowacyjna osłona górna, łatwa do ustawienia za pomocą ergonomicznej rączki. Zastosowana sprężyna gazowa pozwala na swobodne i płynne dostosowanie do wysokości ciętego materiału.Automatyczny liniał poprzeczny
Dla wersji z 6 osiami dostępny jest automatyczny liniał poprzeczny sterowany z panelu dotykowego, zapewniający najwyższy poziom dokładności.Trwałe podzespoły
Nowoczesna konstrukcja agregatu tnącego pozwala zainstalować tarczę o maksymalnej średnicy Φ550 mm (bez podcinacza). Solidne podzespoły żeliwne zapewniają sprawność maszyny na lata.Nowoczesna technologia
Pionierski wał wrzeciona głównego o zwiększonej średnicy, z zastosowaniem sprężyn kompensacyjnych jest znacznie cichszy, a drgania ograniczone do minimum. Rozwiązanie opracowane na podstawie badań przeprowadzonych we współpracy z Wydziałem Mechanicznym Politechniki Gdańskiej.Optymalny kąt odpylania
Koleba została zaprojektowana pod kątem optymalnego odpylania. Minimalizacja przestrzeni poniżej podcinaka oraz krótszy króciec ułatwiają zasysanie wiórów.Rewolucyjne rozwiązania
Innowacja osłony górnej kryje się wewnątrz. Wyrzucane przez piłę główną wióry są skutecznie wyłapywane przez dwie strefy o wyższych parametrach ssących. Rozwiązanie opracowane na podstawie badań przeprowadzonych we współpracy z Wydziałem Mechanicznym Politechniki Gdańskiej.Solidny korpus
Korpus maszyny oparty na kształtownikach połączonych zatrzaskami i zespawanych ze sobą. Najwyższy poziom sztywności konstrukcji, stosowany tylko w najlepszych pilarkach formatowych.Wersje
6 osi
6 osi ustawianych przez serwonapędy, sterowane z 7 calowego panelu dotykowego, pozycjonowanie: liniału poprzecznego, liniału wzdłużnego, wysokości i kąta piły głównej oraz wysokości i pozycji wertykalnej piły podcinającej.
5 osi
5 osi ustawianych przez serwonapędy, sterowane z 7 calowego panelu dotykowego, pozycjonowanie: liniału wzdłużnego, wysokości i kąta piły głównej oraz wysokości i pozycji wertykalnej piły podcinającej.
3 osie
3 osie ustawiane przez serwonapędy, sterowane z 4 calowego panelu dotykowego, pozycjonowanie: liniału wzdłużnego, wysokości i kąta piły głównej.
2 osie
2 osie ustawiane przez serwonapędy, sterowane z 4 calowego panelu dotykowego, pozycjonowanie: wysokości i kąta piły głównej.
Manual
Wersja z ręcznym nastawem kąta i wysokości piłowania.
Parametry cięcia
-
Średnica piły głównej
⌀300 - Φ550mm
Wysokość regulacji piły głównej w pionie
-
dla piły ⌀300
0 - 75mm
-
dla piły ⌀350
15 -100mm
-
dla piły ⌀400
40 - 125mm
-
dla piły ⌀450
73 - 150mm
-
dla piły ⌀500
90 - 175mm
-
dla piły ⌀550
120 - 200mm
Wysokość regulacji piły głównej pod kątem 45°
-
dla piły ⌀300
0 - 50mm
-
dla piły ⌀350
10 - 70mm
-
dla piły ⌀400
28 - 85mm
-
dla piły ⌀450
50 -105mm
-
dla piły ⌀500
63 - 122mm
-
dla piły ⌀550
85 - 140mm
-
Przechył piły tarczowej
0 - 45° / (opcja) 0 - 46°
Długość piłowania przy pomocy stolika pomocniczego
-
z listwą ustawioną z tyłu stolika
dla stołu ruchomego 250 = 2500mm
-
z listwą ustawioną z tyłu stolika
dla stołu ruchomego 300 = 3000mm
-
z listwą ustawioną z tyłu stolika
dla stołu ruchomego 320 = 3200mm
-
z listwą ustawioną z tyłu stolika
dla stołu ruchomego 390 = 3700mm
Szerokość piłowania przy zastosowaniu zderzaka na stoliku pomocniczym
-
Zderzak
170 – 1840mm
-
Zderzak z mikroregulacją
170 – 1682mm
-
Wysuwka (od - do)
1950 - 3200mm
-
Zderzak z odczytem cyfrowym
213 – 1845mm
-
Zderzak z odczytem cyfrowym z mikroregulacją
213 – 1685mm
-
Max. odległość prowadnicy wzdłużnej od piły
1400mm
Parametry agregatu napędowego
-
Moc silnika głównego
6 kW / (opcja) 7,5kW
-
Moc silnika wrzecionka podcinającego
0,75kW
-
Średnica piły tarczowej wrzecionka podcinającego
⌀120 - Φ130mm
-
Prędkość obrotowa wrzecionka podcinającego
8500obr./min.
-
Średnica końcówki wrzeciona głównego
⌀30mm
-
Średnica końcówki wrzecionka podcinającego
⌀20mm
-
Prędkość obrotowa wrzeciona głównego
2800 / 3665 / 4800obr./min.
Wymiary geometryczne pilarki
-
Wymiary stołu ruchomego
stół 250: 416 x 2500mm
-
Wymiary stołu ruchomego
stół 300: 416 x 3010mm
-
Wymiary stołu ruchomego
stół 320: 416 x 3200mm
-
Wymiary stołu ruchomego
stół 390: 416 x 3900mm
-
Wymiary stołu
705 x 1500mm
-
Wysokość robocza stołu
890mm
Wymiary gabarytowe pilarki
-
długość
dla wersji stołu 250 = 3000mm
-
długość
dla wersji stołu 300 = 3500mm
-
długość
dla wersji stołu 320 = 3700mm
-
długość
dla wersji stołu 390 = 4400mm
-
szerokość
3776 + wysuwka, łącznie 5025mm
-
wysokość maksymalna
1580mm
-
Średnica zewnętrzna odciągu trocin - osłony górnej
⌀80mm
-
Średnica zewnętrzna odciągu trocin - ssawki dolnej
⌀125mm
-
Zapotrzebowanie powietrza ssawki dolnej
900m3/h
-
Zapotrzebowanie powietrza osłony górnej
360m3/h
-
Prędkość powietrza w króćcach ssawnych
28m/s
-
Masa
1400kg
